Brama składana pozwala skrócić zasięg otwierania w głąb posesji, gdy na zwykłe skrzydła brakuje miejsca, a wzdłuż ogrodzenia nie ma go też na odsunięcie bramy przesuwnej. Przy wjeździe o szerokości 4 m symetryczny układ czterech równych segmentów może w modelu geometrycznym zmniejszyć ten zasięg z 2 m do 1 m. Rzeczywisty wynik zależy jednak od mechanizmu, położenia zawiasów i wymaganych odstępów.
W europejskich ofertach pod nazwami „brama łamana”, „harmonijkowa”, „bi-folding gate” i „speed folding gate” znajdziemy zarówno bramy do domu, jak i urządzenia do intensywnej kontroli wjazdu. Wyglądają podobnie podczas otwierania, ale różnią się przeznaczeniem, napędami, wymiarami i sposobem zabezpieczenia ruchu. Przed zakupem warto więc porównać nie tylko marki, lecz przede wszystkim konkretny układ bramy z konkretnym podjazdem.
Ten przegląd opiera się na publicznych materiałach producentów i dokumentacji technicznej sprawdzonej 29 września 2026 r. Koncentruje się na Europie, z przykładami z USA i Australii. To porównanie rozwiązań, a nie badanie udziałów w rynku ani test trwałości poszczególnych marek.
Jak działa brama składana?
W klasycznej bramie dwuskrzydłowej każde skrzydło jest jednym sztywnym elementem obracającym się wokół zawiasów przy słupku. W bramie łamanej skrzydło składa się z dwóch segmentów połączonych przegubem. Podczas otwierania segment przy słupku obraca się, a drugi składa się względem niego. Ruchem segmentów steruje odpowiedni mechanizm: na przykład cięgło, układ dźwigni lub prowadzenie przewidziane przez producenta.
W najczęściej rozpatrywanym układzie domowym są dwie pary segmentów: jedna po lewej, druga po prawej stronie wjazdu. Po zamknięciu cztery segmenty tworzą linię ogrodzenia. Po otwarciu powstają dwa pakiety przy słupkach. Z punktu widzenia miejsca na podjeździe kluczowa jest długość pojedynczego segmentu oraz tor jego ruchu, a nie samo określenie „harmonijkowa”.
Nazewnictwo potrafi mylić. Producent może opisywać dwusegmentowy zespół jako jedno skrzydło, a całą bramę z czterech segmentów jako dwuskrzydłową. Dlatego w zapytaniu ofertowym najlepiej zapisać wprost: „układ 2+2, cztery segmenty, otwieranie do wnętrza posesji”. Brama z napędem o łamanym ramieniu również nie musi być bramą łamaną — nazwa ramienia siłownika opisuje automatykę, nie podział skrzydła.
Cztery rozwiązania, których nie należy wrzucać do jednej kategorii
| Rozwiązanie | Co się porusza? | Główne zastosowanie i ograniczenie |
|---|---|---|
| Brama łamana posesyjna 2+2 | Dwie pary krótkich segmentów składają się przy słupkach. | Krótki podjazd i brak miejsca na odsuw. Nadal potrzebuje przestrzeni do ruchu do wewnątrz. |
| Brama składana jednostronna | Dwa segmenty obsługują całe światło wjazdu z jednej strony. | Przydatna przy asymetrycznym otoczeniu. Dla tego samego wjazdu może sięgać głębiej niż układ 2+2. |
| Przemysłowa brama szybkobieżna | Segmenty poruszają się jako część kompletnego systemu napędowego i zabezpieczeń. | Częste przejazdy i kontrola dostępu. Wymaga sprawdzenia liczby cykli, czasu otwierania i organizacji ruchu. |
| Brama teleskopowa przesuwna | Segmenty przesuwają się równolegle wzdłuż ogrodzenia. | Ogranicza potrzebny odsuw boczny. To inna mechanika niż składanie skrzydeł na zawiasach. |
Także wśród bram składanych występują konstrukcje bezszynowe, z prowadzeniem dolnym i z prowadzeniem górnym. Przykładowo ZABAG rozróżnia te trzy warianty w rodzinie MAPO FGZ. Dolna szyna wymaga uwzględnienia nawierzchni i zanieczyszczeń, natomiast prowadzenie górne wprowadza element nad przejazdem. Wersja bezszynowa usuwa te konkretne przeszkody, ale nie eliminuje wymagań wobec fundamentów, słupów i geometrii montażu. Źródło: warianty ZABAG MAPO FGZ.
Ile miejsca można odzyskać? Najpierw określmy, co mierzymy
Oszczędność miejsca może oznaczać trzy różne rzeczy: krótszy zasięg otwierania w głąb działki, mniejszy obszar zajmowany przez poruszające się segmenty albo brak długiego odcinka odsuwu wzdłuż ogrodzenia. Te wartości nie są zamienne. Hasło „50% mniej miejsca” ma sens dopiero po wskazaniu, którego wymiaru dotyczy i z jaką bramą porównujemy konstrukcję.
Przyjmijmy uproszczony model: pozioma nawierzchnia, symetryczny wjazd, otwarcie do 90°, równe segmenty i mechanizm, w którym końcówka pary segmentów pozostaje na linii zamknięcia. Pomijamy grubość profili, odsunięcia osi zawiasów, napędy oraz odstępy bezpieczeństwa. W oznacza szerokość modelowego otworu pomiędzy osiami skrajnych zawiasów; w pierwszym przybliżeniu traktujemy ją jako szerokość wjazdu. W zamówieniu trzeba już osobno zwymiarować osie, światło między słupami i użyteczny przejazd po otwarciu.

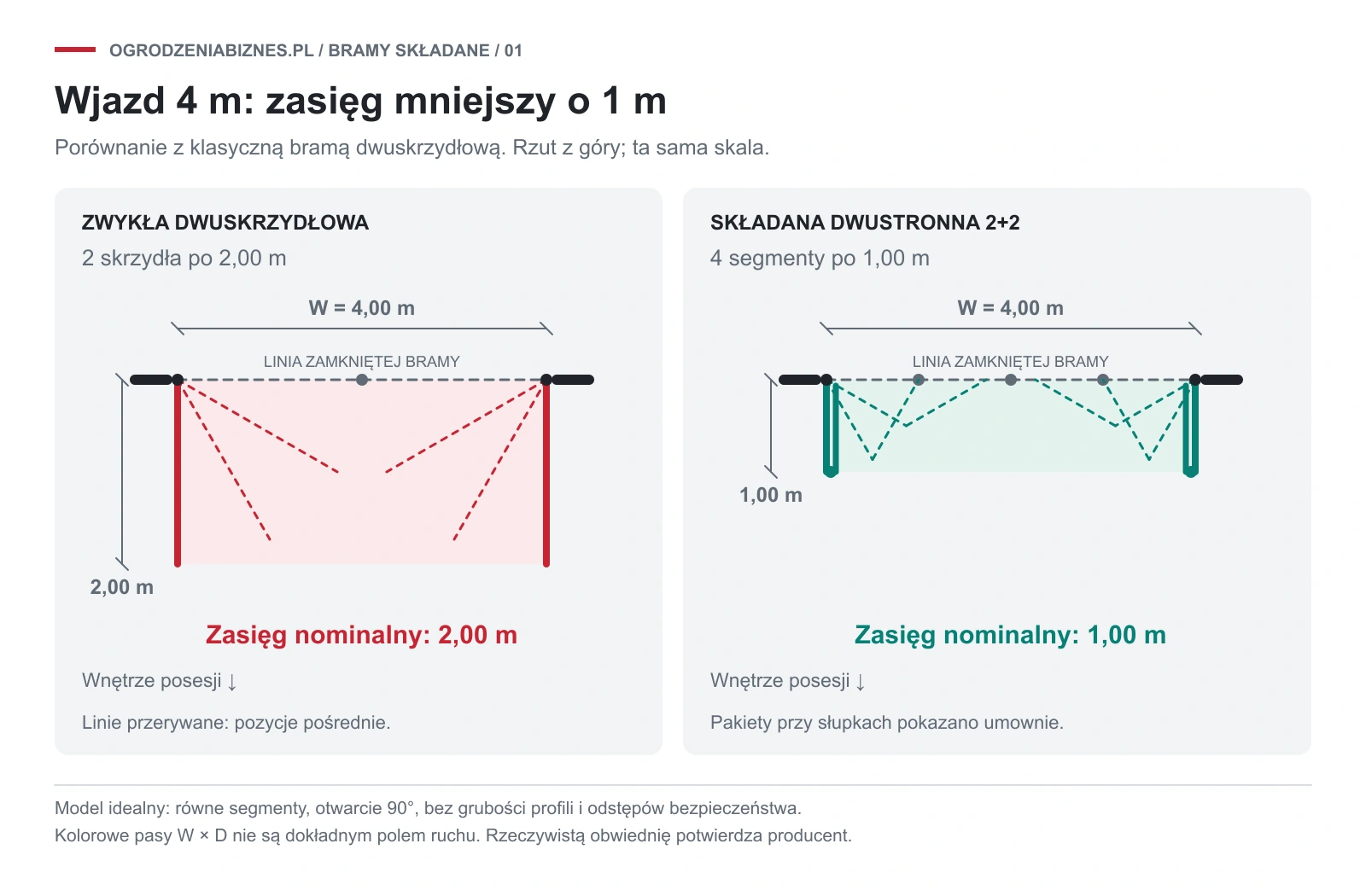

Klasyczna brama dwuskrzydłowa: D ≈ W/2. Brama składana 2+2: D ≈ W/4. Różnica: ΔD ≈ W/4, czyli 50% mniejszy nominalny zasięg. D jest tutaj największą głębokością, na jaką segment wchodzi w posesję w opisanym modelu. To narzędzie do wstępnego porównania, nie wymiar montażowy dowolnego produktu.
Skąd bierze się wynik W/4?
Niech a oznacza długość jednego z czterech równych segmentów: a = W/4. W idealnym układzie przegub między dwoma segmentami ma współrzędne J = (a cos θ, a sin θ), a swobodny koniec tej pary E = (2a cos θ, 0). Kąt θ rośnie od 0° do 90°. Największe wejście przegubu w posesję wynosi zatem a sin θ, a jego maksimum to a. Dla zwykłego skrzydła o długości W/2 analogiczny zasięg końca skrzydła wynosi (W/2) sin θ.
Jeżeli realny mechanizm prowadzi drugi segment inaczej, segmenty są nierówne albo brama otwiera się pod innym kątem, powyższy model przestaje opisywać cały ruch. Wtedy potrzebny jest rysunek obwiedni od producenta. Sam widok bramy w pozycji całkowicie otwartej nie wystarcza: kolizja z samochodem lub murkiem może wystąpić wcześniej.

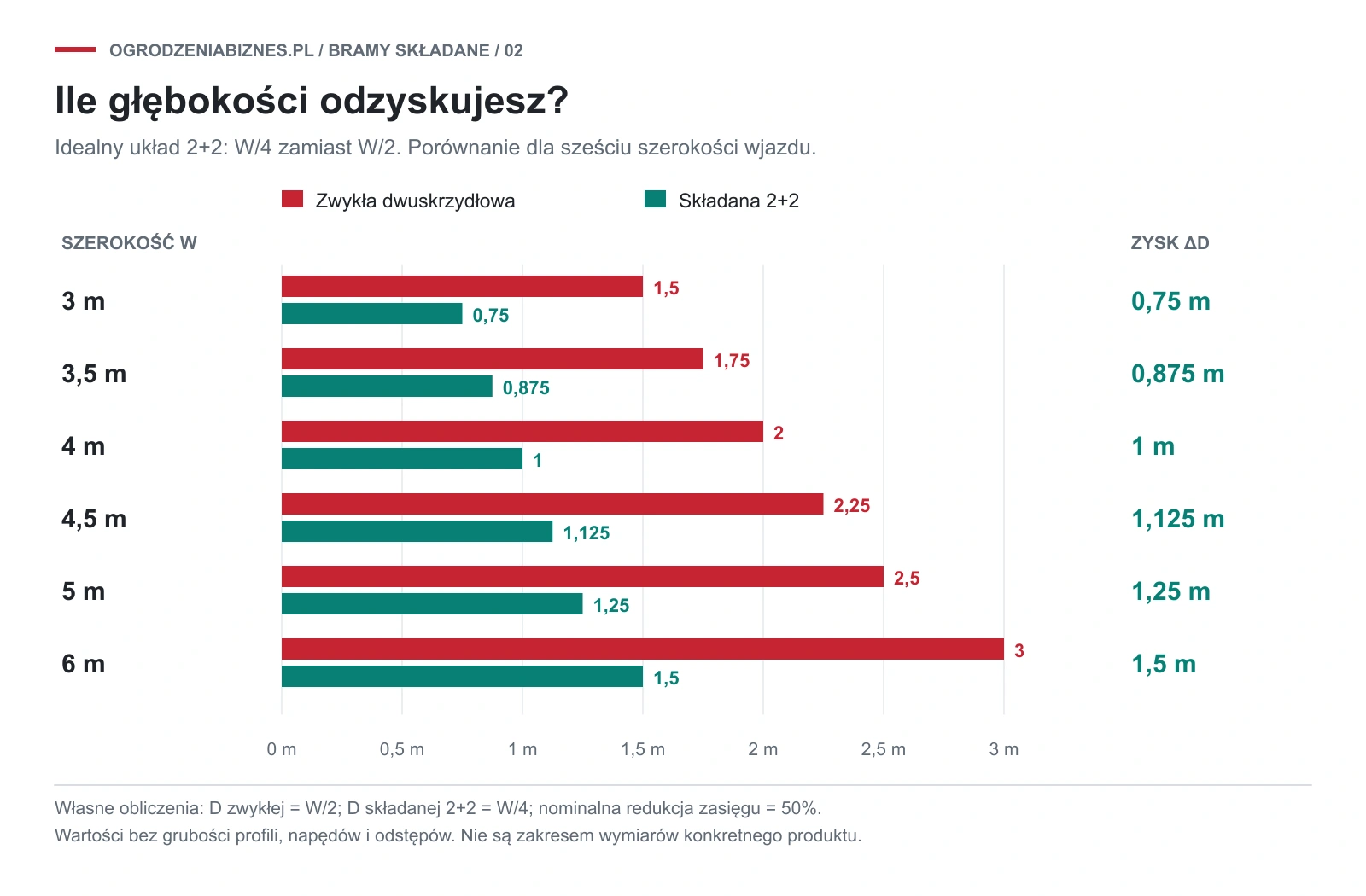

| Szerokość W | Zwykła dwuskrzydłowa | Składana 2+2 | Nominalnie odzyskana głębokość |
|---|---|---|---|
| 3,00 m | 1,50 m | 0,75 m | 0,75 m |
| 3,50 m | 1,75 m | 0,875 m | 0,875 m |
| 4,00 m | 2,00 m | 1,00 m | 1,00 m |
| 4,50 m | 2,25 m | 1,125 m | 1,125 m |
| 5,00 m | 2,50 m | 1,25 m | 1,25 m |
| 6,00 m | 3,00 m | 1,50 m | 1,50 m |
Dlaczego nie piszemy po prostu „odzyskasz 4 m²”?
Dla wjazdu 4 m różnica głębokości wynosi 1 m. Iloczyn 4 m × 1 m daje 4 m² prostokątnego pasa odniesienia. Nie jest to jednak automatycznie powierzchnia uwolniona spod rzeczywistego toru skrzydeł. Zwykła brama omiata wycinki kół, a składana porusza się po innej obwiedni. Do tego dochodzi położenie samochodu, pakiety segmentów i odstępy od przeszkód.
Dlatego bezpiecznie można powiedzieć: „w tym modelu zasięg zmniejszył się o 1 m”. Stwierdzenie „powstało dodatkowe miejsce parkingowe” wymaga już planu całego podjazdu. Nie wynika ani z procentu, ani z samego mnożenia szerokości przez różnicę głębokości.

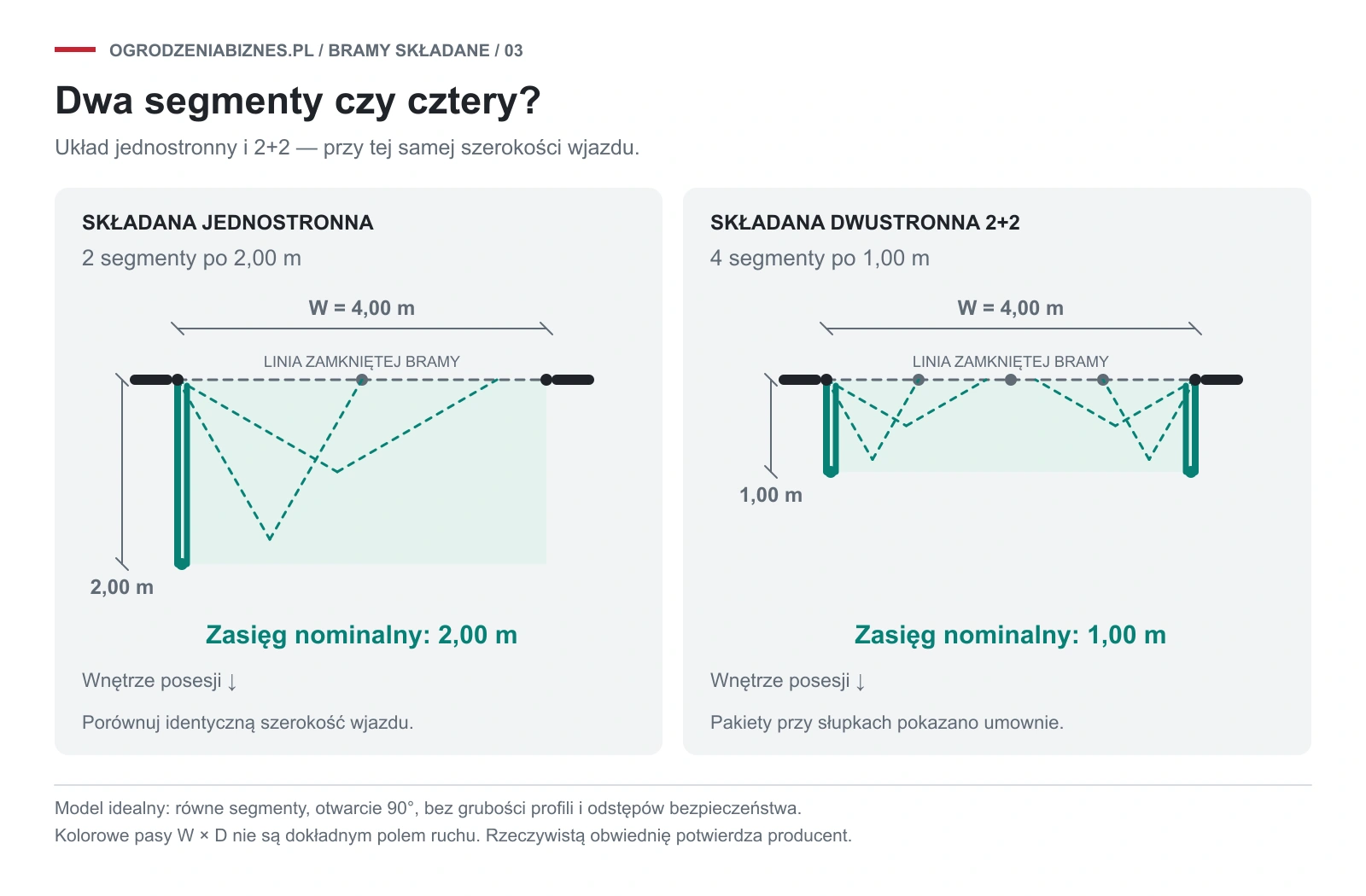

Brama jednostronna i dwustronna: ta sama nazwa, inna oszczędność
Jeżeli całe 4 m wjazdu obsłuży jedna para równych segmentów, każdy z nich będzie miał nominalnie 2 m. Taka brama w naszym modelu potrzebuje około 2 m głębokości. To mniej niż klasyczne pojedyncze skrzydło długości 4 m, ale tyle samo, ile maksymalny zasięg zwykłej bramy dwuskrzydłowej 2 × 2 m. Oszczędność zależy więc od punktu odniesienia.
Układ 2+2 daje w tym samym przykładzie segmenty po 1 m i nominalny zasięg 1 m. Z kolei otwarcie jednostronne może być korzystne tam, gdzie tylko przy jednym słupie da się zmieścić złożony pakiet. Nie wybieraj go jednak na podstawie hasła o identycznej oszczędności jak w rozwiązaniu symetrycznym.

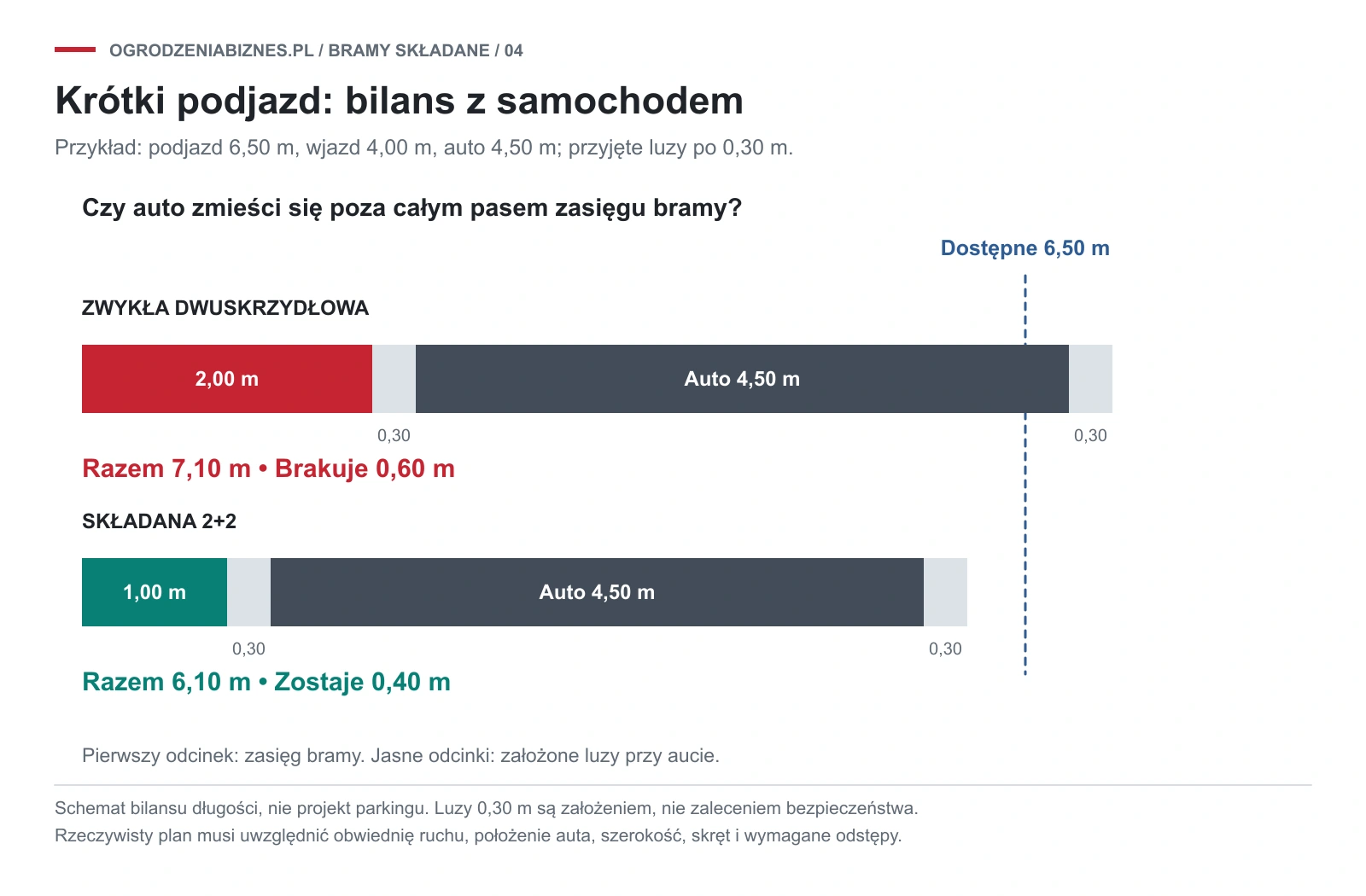

Przykład: czy samochód zmieści się na krótkim podjeździe?
Załóżmy podjazd długości 6,5 m od modelowej linii bramy do przeszkody przy garażu. Samochód ma 4,5 m długości. Na potrzeby przykładu przyjmijmy po 0,3 m luzu przed i za samochodem. Te luzy są wyłącznie założeniami rachunkowymi — nie stanowią zaleceń dotyczących bezpieczeństwa, przejścia pieszego ani wygodnego korzystania z garażu.
Jeżeli samochód ma w całości stać poza prostokątnym pasem maksymalnego zasięgu, dla bramy zwykłej otrzymujemy 2,0 + 0,3 + 4,5 + 0,3 = 7,1 m. Dla symetrycznej składanej: 1,0 + 0,3 + 4,5 + 0,3 = 6,1 m. W takim uproszczonym bilansie pierwszemu wariantowi brakuje 0,6 m, a drugi zostawia 0,4 m rezerwy.
Ten sposób sprawdzania jest celowo prosty. Rzeczywisty samochód zajmuje tylko część szerokości wjazdu, więc dokładny rzut może dać inny wynik, również dla bramy zwykłej. Trzeba sprawdzić szerokość auta z lusterkami, położenie zderzaków, możliwość skrętu i otwieranie drzwi. Brama ma umożliwiać korzystanie z posesji, a nie tylko zamknąć się obok nieruchomego obrysu pojazdu.
Kiedy składanie ma przewagę nad przesuwem?
Brama przesuwna oszczędza przestrzeń w głąb podjazdu, ale wymaga miejsca wzdłuż ogrodzenia. W konstrukcji samonośnej odkłada się tam całe skrzydło wraz z częścią przeciwwagową. W szynowej potrzebny jest tor i miejsce na skrzydło, a w teleskopowej odpowiedni obszar na zachodzące na siebie segmenty. Nie warto stosować jednego mnożnika, na przykład 1,5 szerokości wjazdu, do wszystkich bram przesuwnych.
Brama składana może się sprawdzić, gdy po bokach znajdują się furtka, narożnik działki, mur lub inne elementy uniemożliwiające odsuw. Jest też przydatna, gdy tuż za wjazdem jest zakręt, pod warunkiem że pakiet segmentów nie wejdzie w tor samochodu. Gdy jednak z boku jest odpowiedni pas terenu, a podjazd jest bardzo krótki, prawidłowo dobrana brama przesuwna nadal może być wygodniejsza.
Przy wąskiej drodze większy otwór nie zawsze rozwiązuje problem. Należy narysować skręt pojazdu i sprawdzić, ile przejazdu pozostaje po otwarciu bramy. Słupek, zawias, listwa bezpieczeństwa lub złożony pakiet mogą ograniczać użyteczną szerokość inaczej, niż sugeruje wymiar między murowanymi słupami.
Polski rynek: Konsport i Plast-Met w pierwszej kolejności do porównania
Jeśli szukasz bramy do domu, polecamy zacząć porównanie od Konsport i Plast-Met. Przy tej rekomendacji bierzemy pod uwagę możliwość dopasowania bramy do całego ogrodzenia. Nie opieramy jej na niezależnym teście, który dowiódł, że te dwie marki mają najlepsze bramy składane w każdym zastosowaniu. Do takiego wniosku potrzebne byłyby porównywalne badania konkretnych konstrukcji, napędów, powłok i serwisu.
Konsport: udokumentowany system bram łamanych
Konsport przedstawia bramy łamane jako rozwiązanie dla posesji prywatnych i obiektów firmowych, dostępne w układzie jedno- lub dwuskrzydłowym. Przy projektowaniu całego frontu posesji przydaje się możliwość połączenia tego mechanizmu ze wzorami ogrodzeń tej samej marki. Źródło: system bram łamanych Konsport.
Na stronie modelu P64V producent opisuje bramę łamaną z ramą 60 × 50 mm, wypełnieniem z profili 60 × 40 mm oraz rozstawem palisady około 40 mm. Są to parametry tego wariantu, a nie wspólna specyfikacja wszystkich bram Konsport. Podaje także częściowe fabryczne złożenie mechanizmu i opcję przygotowania do automatyki. Źródło: karta P64V.
Dokumentacja montażu rozróżnia schematy zależnie od modelu ogrodzenia. Opisuje ustawienie osi, regulację cięgła i kąta otwarcia; zaleca również coroczny przegląd przez specjalistyczną firmę. Instrukcja mechanizmu zakłada wcześniejszy prawidłowy montaż samej bramy. To ważna kolejność: cięgło nie służy do kompensowania źle osadzonego słupa. Źródło: instrukcja mechanizmu Konsport.
Dostępne wzory można porównać w kategorii bramy łamane i składane Konsport. Do zapytania warto od razu dołączyć rzut wjazdu, wysokość bramy, wybrane wypełnienie i informację o planowanym napędzie. Dzięki temu oferta będzie dotyczyła kompletnego rozwiązania, a nie wyłącznie wyglądu skrzydeł.
Plast-Met: warto zapytać o konkretną konfigurację łamaną
Plast-Met ma rozbudowaną ofertę ogrodzeń frontowych stalowych i aluminiowych. Oficjalna strona prezentuje między innymi rodziny Sodalit, Malachit AL i Trawertyn AL, co daje punkt wyjścia do projektowania spójnego frontu posesji. Źródło: oferta aluminiowa Plast-Met.
W sprawdzonym głównym katalogu i wykazie instrukcji producenta nie znaleźliśmy osobnej karty bramy łamanej z zakresem wymiarów, dopuszczalną masą, liczbą cykli i wskazanym napędem. Nie oznacza to, że wykonanie takiej bramy jest niedostępne. Oznacza natomiast, że rekomendację konkretnego zamówienia trzeba oprzeć na potwierdzeniu producenta, a nie na przeniesieniu parametrów zwykłej bramy dwuskrzydłowej. Katalogi Plast-Met oraz wykaz instrukcji pozwalają sprawdzić dostępne dokumenty.
Przy wycenie poproś o nazwę systemu łamania, rysunek segmentów, obwiednię ruchu, warunki gwarancji i informację, kto odpowiada za kompletną bramę z automatyką. Dopiero taka oferta pozwala uczciwie porównać Plast-Met z udokumentowanym systemem Konsport. Sam atrakcyjny wzór ogrodzenia nie potwierdza jeszcze właściwości jego wersji składanej.
Inni producenci w Europie: od domu po intensywną kontrolę dostępu
Europejski rynek nie sprowadza się do dwóch polskich marek. Poniższe zestawienie obejmuje producentów gotowych bram oraz osobno dostawcę mechanizmów. Parametry „do” pochodzą z ofert producentów; nie oznaczają, że wszystkie wartości maksymalne można połączyć w jednym zamówieniu.
| Marka i rynek | Przykładowa oferta | Co jest istotne przy porównaniu? |
|---|---|---|
| WIŚNIOWSKI — Polska | V-KING i TRAFFIC | Segment przemysłowy. Producent podaje dla V-KING do 10 m i do 1 m/s; dla TRAFFIC do 6 m i do 0,6 m/s. Oferta producenta. |
| POLBRAM — Polska | Dwuskrzydłowe bramy łamane | Alternatywa w segmencie posesyjnym. Trzeba porównać konkretny wzór, podział segmentów i kompletację automatyki. Oferta producenta. |
| Heras — Niderlandy / rynek europejski | sGate trackless | Brama do częstych przejazdów; wariant bez prowadzenia w jezdni i bez belki ograniczającej wysokość przejazdu. Występuje również wersja jednostronna. Karta sGate. |
| Betafence — grupa europejska | Faldivia | Bezszynowy system do intensywnej pracy. Strona produktu deklaruje szerokości do 12 m, wysokości do 4 m i prędkość zamykania do 1 m/s. Karta Faldivia. |
| ZABAG — Niemcy | MAPO FGZ | Do 7 m w wersji jednostronnej i 14 m w dwustronnej; do 600 cykli/dobę. To inna klasa użytkowania niż typowy wjazd domowy. Dane MAPO FGZ. |
| Frontier Pitts — Wielka Brytania | Trackless Bi-folding Speed Gates | Wersje automatyczne do 4 m jednostronnie i 8 m dwustronnie; dla wypełnienia siatką 358 podano niższe limity: 3,5 i 7 m. Dane producenta. |
| FAC — Włochy | Bi-Folding Home, HD i 180° | Dostawca okuć i mechanizmów, z których wykonawca buduje bramę. Zakup zestawu mechanicznego nie jest zakupem kompletnej, uruchomionej bramy. Przegląd zestawów FAC. |
Polska jest w tym zestawieniu zarówno rynkiem bram posesyjnych, jak i miejscem produkcji rozwiązań przemysłowych. Betafence w materiale dotyczącym wprowadzenia Faldivia wskazał zakład w Polsce jako miejsce produkcji opisywanej wersji. To informacja o tamtej premierze, nie deklaracja pochodzenia każdej obecnej konfiguracji. Źródło: materiał Betafence o Faldivia.
Czego uczą różnice między ofertami?
Przykład Frontier Pitts pokazuje, że dopuszczalna szerokość zależy również od wypełnienia. Nie należy więc brać największego wymiaru z tabeli i łączyć go z dowolnym pełnym panelem. W karcie tej rodziny producent zastrzega brak pełnych wypełnień przy podanych podstawowych parametrach.
Przy FAC trzeba rozróżnić odpowiedzialność za zestaw okuć i za gotową bramę. Strony FAC opisują różne generacje oraz odmiany mechanizmów. Nie wolno mieszać limitu szerokości zestawu Home z limitem HD ani zakładać, że maksymalna masa pozostaje taka sama przy każdej długości segmentów. Trzeba uzgodnić numer zestawu i aktualną kartę obciążeń. Źródło: rodziny mechanizmów FAC.
W bramach przemysłowych liczba cykli w ciągu doby, trwałość wyrażona łączną liczbą cykli i procentowy cykl pracy napędu opisują różne rzeczy. Deklarowanych przez WIŚNIOWSKI wartości do 500 000 cykli dla V-KING i do 200 000 dla TRAFFIC nie należy traktować jako dobowej wydajności. Zawsze trzeba przeczytać warunki gwarancji i wymagania serwisowe dla zamawianej wersji.
Co pokazuje rynek światowy?
Poza Europą warto spojrzeć na dwa odmienne kierunki: amerykańskie systemy ochrony obiektów i australijskie konstrukcje dopasowywane do ciasnych podjazdów. Poniższe przykłady poszerzają porównanie techniczne; nie są rankingiem globalnej sprzedaży.
| Producent | Potwierdzona oferta | Wniosek dla kupującego w Polsce |
|---|---|---|
| TYMETAL — USA | SecurFold / FoldSmart: w karcie wskazano do 30 ft dla czterech segmentów i 15 ft dla dwóch, czyli około 9,14 i 4,57 m. | Dokumentacja odnosi się do rynku amerykańskiego, w tym UL 325. Taki zapis nie zastępuje dokumentacji zgodności wymaganej dla produktu wprowadzanego do obrotu w UE. Karta systemu. |
| The Motorised Gate Company — Australia | Własne mechanizmy bezszynowe i kompletne bramy. Strona zestawów podaje do 3,5 m dla dwóch segmentów oraz 3–6,5 m dla czterech. | Dobry przykład indywidualnego projektowania ciasnych wjazdów. Dostępność, serwis i dopuszczenie na rynek polski trzeba sprawdzić osobno. Oferta TMGC. |
| Magnetic Automation — Australia | Lokalnie projektowane i produkowane bramy, w tym bi-fold, wykonywane ze stalowych profili RHS. | Ta sama międzynarodowa marka może mieć różne portfolio regionalne. Australijska oferta nie potwierdza automatycznie dostępności identycznego systemu w Europie. Oferta regionalna Magnetic. |
Przy zakupie w Polsce często bardziej przyda się porównanie dwóch dobrze opisanych ofert z lokalnym montażem niż katalog z odległego rynku. Trzeba wiedzieć, kto dostarczy uszkodzony przegub, wyreguluje układ po osiadaniu słupa i sprawdzi zabezpieczenia. Przegląd światowej oferty pomaga poznać dostępne konstrukcje, ale nie rozwiązuje kwestii dojazdu serwisanta.
Stal, aluminium i wypełnienie: masa to dopiero początek
Brama składana ma więcej połączeń ruchomych niż zwykła rozwierna. Sztywność ramy, dokładność zawiasów i odporność na powstawanie luzów są szczególnie istotne, ponieważ błąd jednego segmentu wpływa na położenie kolejnego. W projekcie znaczenie ma nie tylko masa całkowita, ale także położenie jej środka i odległość od osi obrotu.
Stal pozwala uzyskać sztywne konstrukcje przy odpowiednio dobranych profilach, lecz wymaga zabezpieczenia antykorozyjnego dopasowanego do warunków. Aluminium ma mniejszą gęstość, ale rzeczywista masa i sztywność bramy zależą od przekrojów, grubości ścianek oraz połączeń. Nie da się uznać każdej bramy aluminiowej za lepszą od każdej stalowej na podstawie samej nazwy materiału.
Pełne wypełnienie zwiększa prywatność, ale zmienia oddziaływanie wiatru. W uproszczeniu siła parcia zależy od ciśnienia, powierzchni i współczynnika aerodynamicznego, a moment dodatkowo od ramienia tej siły. Dlatego dwie bramy o podobnej masie mogą wymagać innego doboru napędu i konstrukcji. Nie należy samodzielnie zabudowywać prześwitów bramy ażurowej bez sprawdzenia dopuszczalnego wypełnienia.
Ocena napędu musi obejmować zachowanie całej bramy na wietrze, a nie tylko zdolność silnika do wykonania ruchu. Wytyczne HSE zwracają uwagę zarówno na obciążenia wiatrowe, jak i stabilność mocowań oraz fundamentów. Źródło: zasady bezpieczeństwa bram z napędem HSE.
Automatyka: dlaczego sam limit kilogramów nie wystarcza?
Dobór siłownika zaczyna się od geometrii: położenia osi zawiasu, punktów mocowania, kąta otwarcia i przełożenia mechanizmu składania. Napęd przeznaczony do zwykłego skrzydła o określonej długości nie jest przez to automatycznie dopuszczony do każdej bramy łamanej o tej samej szerokości. Potrzebne jest potwierdzenie konkretnego zestawu.
W ofercie powinny znaleźć się: model napędu, centrala, sposób kontroli położenia, dopuszczalna intensywność użytkowania, zabezpieczenia, ograniczniki oraz sposób odblokowania awaryjnego. Gdy brama ma zamykać się automatycznie po przejeździe, trzeba uwzględnić wykrywanie obecności pojazdu i ludzi oraz reakcję systemu na przeszkodę. Sterowanie aplikacją jest dodatkiem do funkcji ruchu, nie rozwiązaniem problemu bezpieczeństwa.
Prędkość podawana w metrach na sekundę nie mówi jeszcze, ile sekund minie od naciśnięcia pilota do uzyskania użytecznej szerokości przejazdu. Wpływają na to rozruch, zwalnianie, geometria segmentów, ustawienia oraz ewentualne opóźnienia. W domu należy ustalić wygodny czas przejazdu; przy firmie dodatkowo liczbę przejazdów w godzinie szczytu i sposób rozdzielenia ruchu pieszego.
Odblokowanie po zaniku zasilania powinno być dostępne w rzeczywistych warunkach użytkowania. Jeżeli brama jest jedynym wejściem na posesję, samo stwierdzenie „napęd ma rozsprzęglenie” nie wyjaśnia, jak użytkownik dostanie się do mechanizmu. Warto przećwiczyć tę czynność podczas odbioru i zachować instrukcję w dostępnym miejscu.
Bezpieczeństwo: dodatkowy przegub oznacza dodatkową strefę do oceny
W bramie łamanej należy sprawdzić strefy między segmentami, przy zawiasach słupowych, przy końcowych krawędziach zamykania oraz między poruszającą się bramą a murem czy ogrodzeniem. Zabezpieczenie głównej krawędzi nie oznacza automatycznie zabezpieczenia wszystkich tych miejsc. Także fotokomórka przecinająca oś wjazdu może nie wykryć dłoni w przegubie.
Dobór osłon, listew czułych, urządzeń bezdotykowych, ograniczenia sił i logiki sterowania powinien wynikać z oceny całej instalacji. HSE podkreśla, że bezpieczeństwo zależy od współdziałania elementów i warunków miejsca montażu; samo zastosowanie pojedynczych komponentów nie wystarcza. Gdy przyjętą metodą ochrony jest ograniczenie sił, potrzebna jest jego obiektywna weryfikacja, a nie próba zatrzymywania bramy ręką. Źródło: HSE.
W polskiej dokumentacji normalizacyjnej istotnym punktem odniesienia jest PN-EN 12453+A1:2022-05, dotycząca bezpieczeństwa użytkowania bram z napędem oraz metod badań. Wskazujemy zakres opisany przez PKN, nie odtwarzamy pełnej treści normy. Od dostawcy należy wymagać dokumentacji właściwej dla kompletnego zamówionego wyrobu: oznakowania, odpowiednich deklaracji, instrukcji obsługi i konserwacji oraz protokołu uruchomienia.
Odporność na włamanie lub uderzenie pojazdu to jeszcze inna właściwość. Szybko zamykająca się brama nie staje się przez to barierą antytaranującą. Jeżeli inwestycja wymaga takiej ochrony, trzeba zamówić przebadany wariant wraz z przewidzianym sposobem posadowienia, a nie dopisać wymóg do dowolnej bramy posesyjnej.
Podjazd ze spadkiem, fundamenty i polska zima
Krótszy segment bywa korzystny na podjeździe wznoszącym się za bramą, ponieważ nie sięga tak daleko nad rosnący poziom nawierzchni. Nie oznacza to jednak, że każda brama łamana nadaje się na każdy spadek. Trzeba zbadać dolną krawędź wszystkich segmentów i mechanizmu w całym cyklu, uwzględniając nierówności, odwodnienie i ewentualną zmianę nawierzchni.
Nachylenie wzdłuż podjazdu i nachylenie w poprzek wjazdu powodują inne problemy. Przy spadku poprzecznym jeden słup może stać wyżej, a zamknięta brama może mieć nierówną szczelinę nad gruntem. Rozwiązania specjalne trzeba uzgadniać z producentem; sama regulacja zwykłych zawiasów nie zastąpi projektu konstrukcji do takiej sytuacji.
Nie ma jednego wymiaru fundamentu odpowiedniego dla wszystkich bram łamanych. Obciążenia zależą od wymiarów, wypełnienia, wiatru, dynamiki pracy i sposobu przeniesienia sił na grunt. Rysunek fundamentowy musi odpowiadać zamawianej bramie i warunkom posadowienia. Szczególnie ważne jest zachowanie geometrii słupów: ich przemieszczenie może rozregulować współpracę segmentów i napędu.
Brak szyny w jezdni ogranicza jeden z problemów zimowych, ale śnieg nadal może zablokować tor segmentów, a lód utrudnić pracę przegubów i ograniczników. Przed uruchomieniem trzeba usunąć przeszkody zgodnie z instrukcją. Podnoszenie siły napędu po to, by brama przepchnęła zaspę, nie jest właściwym sposobem utrzymania przejazdu.
Cena bramy składanej: jak porównać oferty bez pozornych oszczędności?
Porównanie ceny samego skrzydła z ceną kompletnej bramy przemysłowej prowadzi do błędnych wniosków. Wycena powinna obejmować identyczne światło przejazdu, wysokość, wypełnienie, kolor i sposób otwierania. Następnie trzeba sprawdzić słupy, mechanizm składania, automatykę, zabezpieczenia, roboty ziemne, przewody, montaż i uruchomienie.
Nie podajemy jednej „ceny rynkowej”, ponieważ zebrane oferty dotyczą różnych konfiguracji, a część produktów jest wyceniana indywidualnie. Przy porównaniu warto oddzielić koszt dostawy urządzenia od przygotowania terenu. Późniejsze wykonanie przepustu, przebudowa kostki lub wzmocnienie słupa mogą istotnie zmienić koszt inwestycji.
| Pozycja oferty | Co powinno być określone? |
|---|---|
| Konstrukcja | Układ 2+2 lub jednostronny, wymiary segmentów, materiał, wypełnienie i powłoka. |
| Przejazd i ruch | Światło po otwarciu, obwiednia, kąty oraz wymagane odległości od przeszkód. |
| Mechanika i napęd | Słupy, zawiasy, cięgła, ograniczniki, dokładne modele automatyki i zasilanie. |
| Bezpieczeństwo i odbiór | Zabezpieczenia wynikające z oceny ryzyka, sprawdzenia po montażu i dokumentacja. |
| Roboty i logistyka | Fundamenty, instalacja elektryczna, odtworzenie nawierzchni, transport i rozładunek. |
| Eksploatacja | Warunki gwarancji, harmonogram przeglądów, części zamienne i obsługa awarii. |
Tańsza brama może być rozsądnym wyborem przy kilku przejazdach dziennie. Z kolei na intensywnie użytkowanym wjeździe uzasadniony może być większy koszt urządzenia i zabezpieczeń. Porównuj oferty dla tych samych warunków użytkowania i sprawdzaj wyposażenie. Sama cena za metr szerokości nie wystarczy.
Co zmierzyć przed zamówieniem?
- Otwór i słupy. Zapisz szerokość między słupami na kilku wysokościach, wymiary słupów i planowane położenie osi zawiasów.
- Głębokość i otoczenie. Zmierz odległość do garażu, miejsca postojowego, murków, schodów, furtki i pojemników na odpady.
- Poziomy nawierzchni. Przygotuj rzędne wzdłuż oraz w poprzek wjazdu, także w obszarze ruchu bramy.
- Pojazdy. Uwzględnij nie tylko codzienny samochód, lecz także dostawy, przyczepę lub większy pojazd, jeśli mają regularnie wjeżdżać.
- Ruch użytkowników. Określ liczbę cykli na dobę, natężenie w godzinie szczytu, ruch pieszy i automatyczne zamykanie.
- Warunki techniczne. Ustal zasilanie, trasę przewodów, odwodnienie, ekspozycję na wiatr i dostęp do serwisu.
Na tej podstawie poproś o rzut bramy zamkniętej, otwartej oraz jej obwiedni ruchu. Dla krótkiego podjazdu warto nanieść również samochód w miejscu, w którym rzeczywiście będzie parkował. Taki rysunek rozstrzyga więcej niż fotografia efektownie złożonych skrzydeł.
Najczęstsze pytania o bramy składane
Czy brama łamana zawsze potrzebuje połowę mniej miejsca?
Nie. Dla symetrycznego układu 2+2 z równymi segmentami idealny zasięg jest o połowę mniejszy niż przy zwykłej bramie dwuskrzydłowej o tej samej szerokości. Układ jednostronny, nierówne segmenty i rzeczywista geometria mechanizmu zmieniają wynik. Procent nie określa też powierzchni dodatkowego parkingu.
Czy można przerobić istniejącą bramę dwuskrzydłową?
Nie należy traktować przecięcia skrzydła i dodania zawiasów jako gotowego rozwiązania. Zmieniają się sztywność, masa segmentów, przekazywanie sił, zabezpieczenie antykorozyjne i strefy zagrożeń. Potrzebna jest ocena konstrukcji i odpowiedzialnego wykonawcy; często czytelniejszym rozwiązaniem jest komplet zaprojektowany od początku do składania.
Czy układ bezszynowy nie wymaga konserwacji?
Wymaga. Brak toru w nawierzchni nie usuwa zawiasów, przegubów, cięgien, przewodów i urządzeń bezpieczeństwa. Częstotliwość kontroli wynika z instrukcji i intensywności pracy. Zalecanego dla konkretnej bramy przeglądu rocznego nie należy automatycznie przenosić na każdą bramę przemysłową.
Czy dowolny napęd do bramy skrzydłowej będzie odpowiedni?
Nie. O zgodności decydują geometria, punkty mocowania, obciążenia i warunki użytkowania. Należy uzyskać potwierdzenie dla konkretnej bramy i siłownika, razem z właściwym zestawem zabezpieczeń.
Którą markę wybrać do domu, a którą do firmy?
Do domu zacznij od porównania Konsport i indywidualnie potwierdzonej oferty Plast-Met; w segmencie posesyjnym sprawdź również POLBRAM. Dla firmy z częstymi przejazdami porównaj konkretne systemy WIŚNIOWSKI, Heras, Betafence, ZABAG lub Frontier Pitts. Ostateczny wybór powinien wynikać z rysunku wjazdu, intensywności pracy i kompletnej oferty z montażem.
Najpierw rysunek wjazdu, potem wybór bramy
Największą zaletą składania jest możliwość rozwiązania trudnej geometrii posesji: przy wjeździe 4 m różnica nominalnego zasięgu między zwykłą bramą dwuskrzydłową a symetryczną 2+2 wynosi 1 m. To może przesądzić o wygodzie krótkiego podjazdu, ale dopiero po sprawdzeniu rzeczywistego toru segmentów, położenia samochodu i wymaganych odstępów.
Dobrze przygotowane zamówienie łączy cztery elementy: potwierdzony układ mechaniczny, automatykę dopasowaną do pracy, zabezpieczenia odpowiednie do miejsca montażu oraz dostępny serwis. Marka pomaga zawęzić wybór. O tym, czy brama będzie działała na danej posesji, rozstrzygają wymiary i kompletne rozwiązanie techniczne.
